УМНЫЙ ДОМ И ТЕХНОЛОГИИ БЕСПРОВОДНОЙ СВЯЗИ

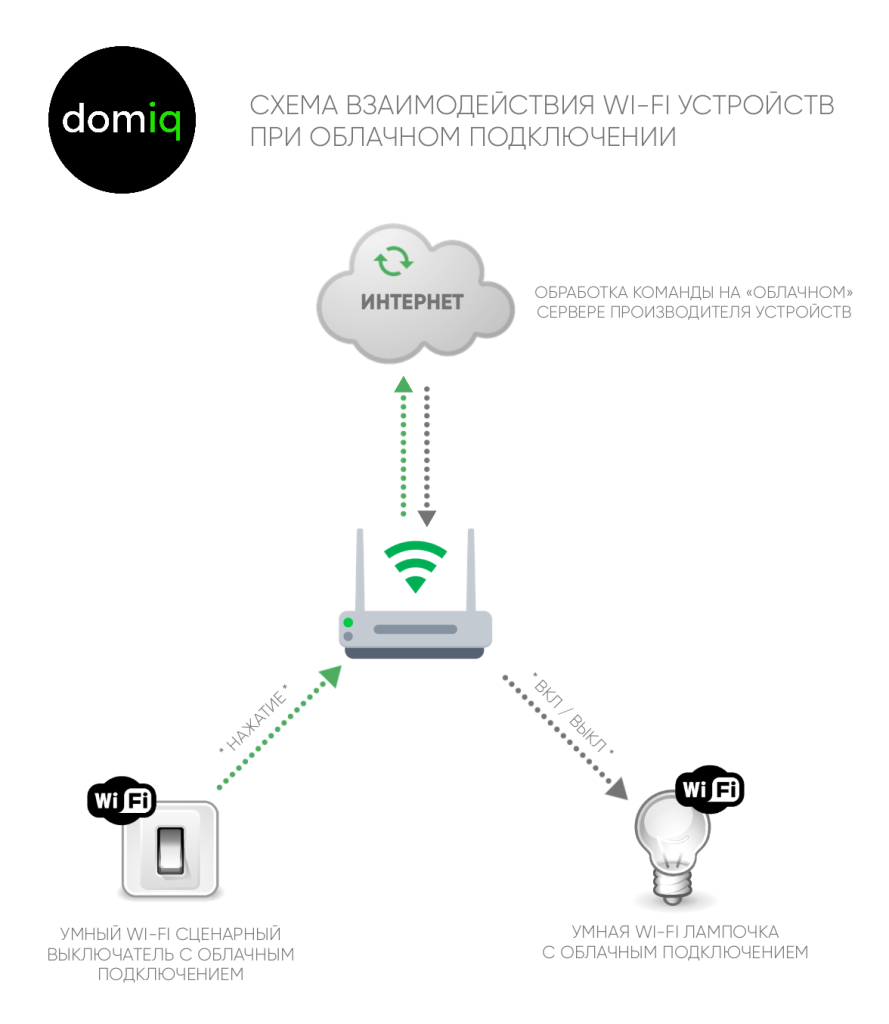

Когда IOT-устройства только начали появляться, самой популярной технологией для их взаимодействия был Wi-Fi. Центральным элементом в такой системе выступал Wi-Fi-роутер, а связь между устройствами осуществлялась преимущественно через облачное подключение. Этот протокол был прост и хорошо знаком, и до сих пор некоторые производители используют его как «транспортный протокол» для некоторых устройств, особенно там, где требуется высокая пропускная способность, например, в IP-камерах.
Однако с ростом популярности умного дома стало очевидно, что Wi-Fi не всегда справляется с задачами, которые требуют низкого энергопотребления, стабильной связи, возможности подключения десятков устройств одновременно и отсутствия зависимости от облачных решений. Именно тогда начались поиски новых решений, способных удовлетворить эти потребности. Одним из первых шагов в этом направлении стал протокол Zigbee, разработанный специально для умных устройств. Он предлагает более эффективное использование энергии, надежную связь на больших расстояниях и возможность объединения множества гаджетов в единую сеть. Zigbee стал ключевым этапом в развитии умного дома, заложив основу для современных доступных технологий автоматизации.
ZIGBEE - ЧТО ЗА ПРОТОКОЛ?
Zigbee - это высокопроизводительный и энергоэффективный беспроводной протокол связи, созданный для устройств интернета вещей (IOT). Он базируется на стандарте IEEE 802.15.4 и работает на частоте 2,4 ГГц. Для лучшего понимания можно представить Zigbee как аналог Wi-Fi и Bluetooth. В настоящее время этот протокол активно используется в области домашней автоматизации и применяется в различных устройствах, таких как датчики, релейные модули, выключатели, светильники, термостаты и многие другие.
КАК РАБОТАЕТ ZIGBEE

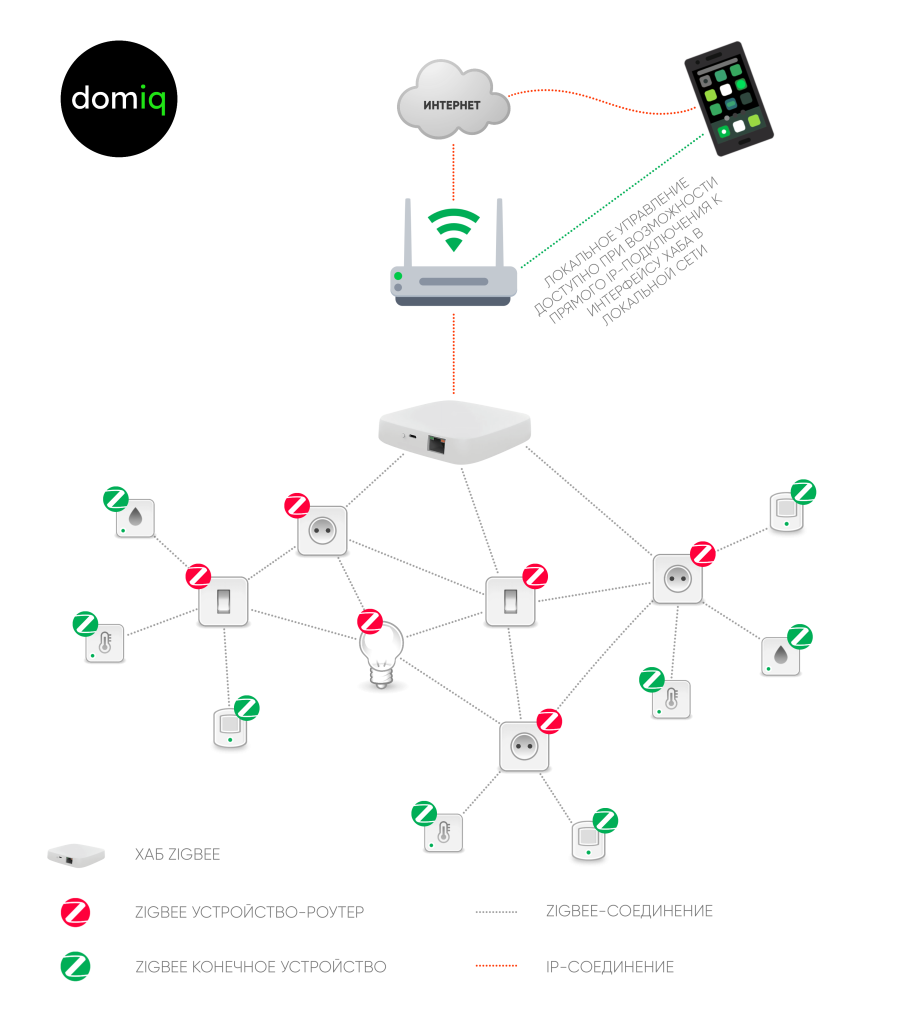

Протокол Zigbee позволяет объединять устройства в единую сеть для обмена данными и обеспечения взаимодействия между ними. На практике в домашних условиях стабильными являются Zigbee-сети, включающие до 200 устройств, хотя теоретически количество узлов в сети может достигать свыше 65 тысяч! Ключевой особенностью Zigbee является ячеистая топология сети (Mesh), в которой устройства-участники могут выступать в роли узлов связи для других устройств, выполняя функцию ретрансляторов сигнала и расширяя тем самым покрытие сети.
Все устройства Zigbee с точки зрения их ролей в сети можно разделить на 3 типа: координатор (или "хаб"), устройства-роутеры и конечные устройства.
|
КООРДИНАТОР Координатор - это центральное устройство, обычно входящее в состав хаба или шлюза, которое отвечает за формирование, управление сетью и соединение с локальной сетью (LAN). Координатор создаёт сеть Zigbee, определяет политику безопасности сети, назначает ей уникальный идентификатор PAN ID для идентификации сети, определяет частотный канал для работы и выдает уникальные 16-битные адреса для каждого устройства-участника. В дальнейшем координатор контролирует доступ к сети новых устройств, проводит опрос уже подключенных, инициализирует и распространяет сообщения и команды. В сети Zigbee может быть только один координатор. |
УСТРОЙСТВА-РОУТЕРЫ Устройства, которые постоянно подключены к электрической сети и принимают активное участие в ее работе, называются устройствами-роутерами. К таким устройствам можно отнести реле, розетки, лампочки, выключатели с нейтральной линией и многие другие. Роутеры служат своеобразными узлами связи, или, иначе говоря, ретрансляторами сигнала для других устройств в рамках одной сети. Они помогают увеличить масштаб сети и обеспечивают маршрутизацию трафика между координатором и конечными устройствами. Устройства-роутеры способны обслуживать до 32 дочерних конечных устройств одновременно, что значительно расширяет возможности сети.
|
|
КОНЕЧНОЕ УСТРОЙСТВО Устройство, которое не участвует в процессе маршрутизации трафика в сети Zigbee, то есть не является узлом связи, и имеет автономный источник питания. Обычно это различные беспроводные датчики или кнопки, работающие от батареек или аккумуляторов (или устройство, подобное выключателю или реле, которое подключается без нейтрали). Конечные устройства могут быть подключены непосредственно к координатору или через роутер — при подключении система автоматически выбирает наиболее подходящий вариант. Как правило, эти устройства постоянно находятся в «спящем режиме» большую часть времени для максимальной экономии энергии и подключаются к сети в моменте только для передачи данных или своего статуса. |
|
ZIGBEE - ОСОБЕННОСТИ ПРОТОКОЛА
|
ОТКРЫТЫЙ ПРОТОКОЛ Протокол Zigbee, созданный в 2004 году ассоциацией Zigbee Alliance (ныне Connectivity Standards Alliance), является открытым. Это означает, что производители устройств могут свободно использовать его спецификацию и выпускать устройства на базе Zigbee. Альянс Zigbee приложил значительные усилия к стандартизации протокола. В его арсенале имеется обширная библиотека так называемых «кластеров Zigbee». Кластер представляет собой набор функций для устройств, определяющий, что устройство может делать и как оно будет взаимодействовать с другими. Благодаря кластерам устройства от разных производителей могут понимать друг друга на уровне приложений. На рынке представлено множество устройств Zigbee различного назначения, изготовленных сотнями производителей. |

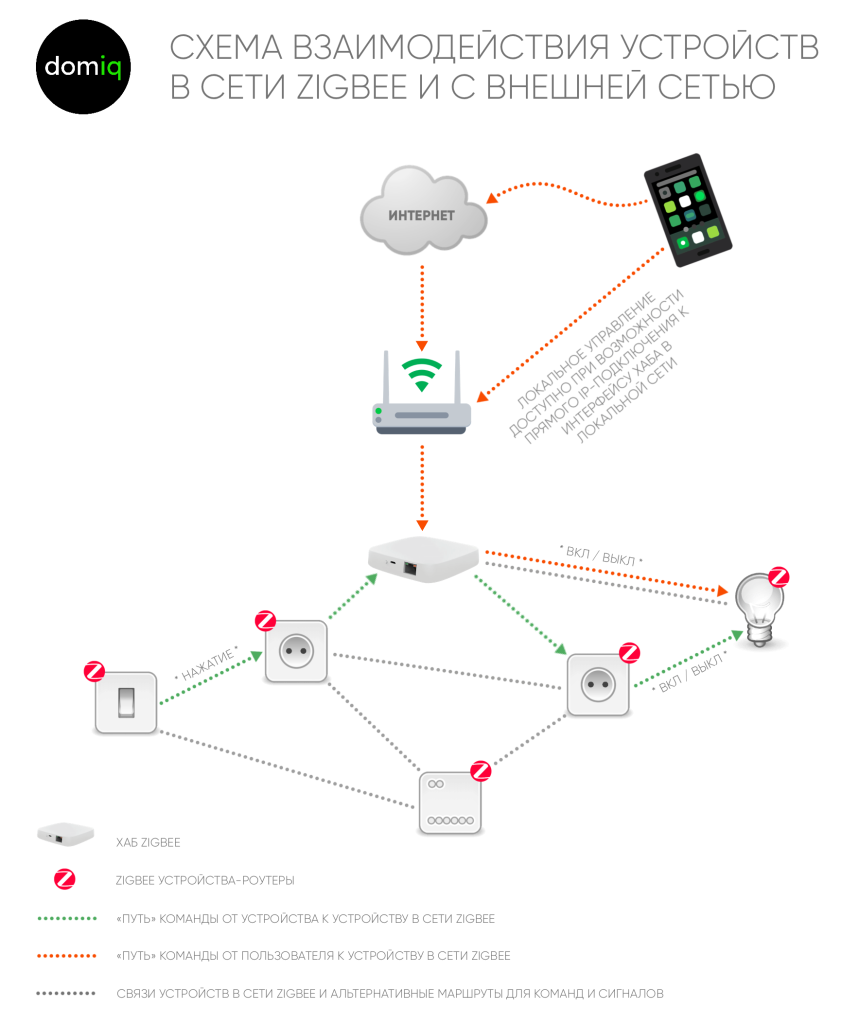

MESH-ТОПОЛОГИЯ Zigbee использует ячеистую структуру, что делает его особенно удобным для масштабирования и повышения эффективности сетей. Такая сеть обладает способностью к самоорганизации (пользователю достаточно просто подключать устройства к сети, не думая о том как выстроить наиболее эффективную сеть) и самовосстановлению. Например, если один из узлов по какой-либо причине покидает сеть или выходит из строя, поток данных автоматически перенаправляется через другие устройства-роутеры, сохраняя целостность всей сети. Степень самоорганизации зависит от расстояния конечных устройств и устройств-роутеров от координатора, а также от их доступности в сети. |
|
ПРЯМАЯ СВЯЗЬ Существуют Zigbee устройства (хоть их и не так много), поддерживающие технологию прямой связи между собой, т.е. способны взаимодействовать без участия координатора в режиме «точка-точка» (например, пара «выключатель – светильник»). Данная функция повышает надежность управления и снижает влияние фактора централизации, позволяя устройствам сохранять связи даже если основная сеть Zigbee выйдет из строя. |
|
ZIGBEE - ЧЕМ ХОРОШ?
Технология беспроводной связи Zigbee стала самой настоящей современной классикой в мире беспроводных умных домов. Сегодня огромное количество производителей выбирают протокол Zigbee как основу для своих устройств (даже не смотря на то, что появляются другие альтернативы!), а пользователи и интеграторы применяют его для автоматизации инженерных систем. За что Zigbee так полюбился производителям, пользователям и интеграторам?
|
СКОРОСТЬ И НАДЕЖНОСТЬ Одним из ключевых преимуществ использования топологии ячеистой сети является высокая скорость отклика исполнительных устройств. Это достигается благодаря способности сети к самоорганизации, что позволяет пакетам данных распространяться наиболее эффективно. Кроме того, сеть обладает способностью к самовосстановлению в случае сбоев или выхода из строя отдельных устройств. Это, а также наличие опций прямой связи, минимизирует влияние на работу всей сети, что значительно повышает её общую надежность. |
ДОСТУПНОСТЬ Zigbee - шаг к стандартизации. Сегодня на рынке представлено очень большое количество устройств от различных производителей. Благодаря тому, что нет необходимости в строгой сертификации, а производителей много, стоимость таких устройств остаётся доступной для обычных пользователей при создании простых умных домов. А появление стандарта Matter ещё больше способствовало популяризации протокола и упростило совместимость устройств разных производителей в рамках одной экосистемы. |
|
ЛОКАЛЬНОСТЬ Устройства, работающие по протоколу Zigbee, способны функционировать в локальной сети. Все подключенные устройства, настроенные автоматизации и сценарии хранятся в памяти хаба Zigbee. Это гарантирует, что все созданные соединения и связки устройств, а также автоматизированные процессы между устройствами Zigbee останутся активными даже в случае потери соединения с интернетом или выхода из строя Wi-Fi роутера. |
БЕЗОПАСНОСТЬ Zigbee использует шифрование AES-128 для защиты данных. Это предотвращает несанкционированный доступ к сети и защищает устройства от взлома. Кроме того, каждый узел в сети проходит аутентификацию, что исключает возможность подключения неавторизованных устройств. |
|
ЭНЕРГОЭФФЕКТИВНОСТЬ Одно из ключевых преимуществ Zigbee – низкое энергопотребление, что делает его идеальным для устройств с автономным питанием. Устройства Zigbee с питанием от батареек способны работать, в среднем, по 2-3 года без замены элемента питания. Достигается это благодаря следующим факторам:
|
|
ZIGBEE - СЛАБЫЕ СТОРОНЫ
Zigbee - протокол для умного дома, который 100% заслуживает внимания и уважения. Понимание его слабых сторон поможет осознанно подойти к проектированию умного дома. Какие факторы могут повлиять на удобство использования, совместимость устройств и общую производительность системы?|
ЦЕНТРАЛИЗАЦИЯ Как уже было отмечено, в центре всей сети Zigbee находится координатор (он же "хаб", "шлюз", "мост"). Именно он отвечает за организацию сети и ее функционирование. Поэтому, выход из строя центрального элемента критичен для работы всей сети. Впрочем, функция прямой связи между устройствами способна частично смягчить последствия в такой ситуации, оставляя вас, как минимум, с доступом к физическому управлению. |

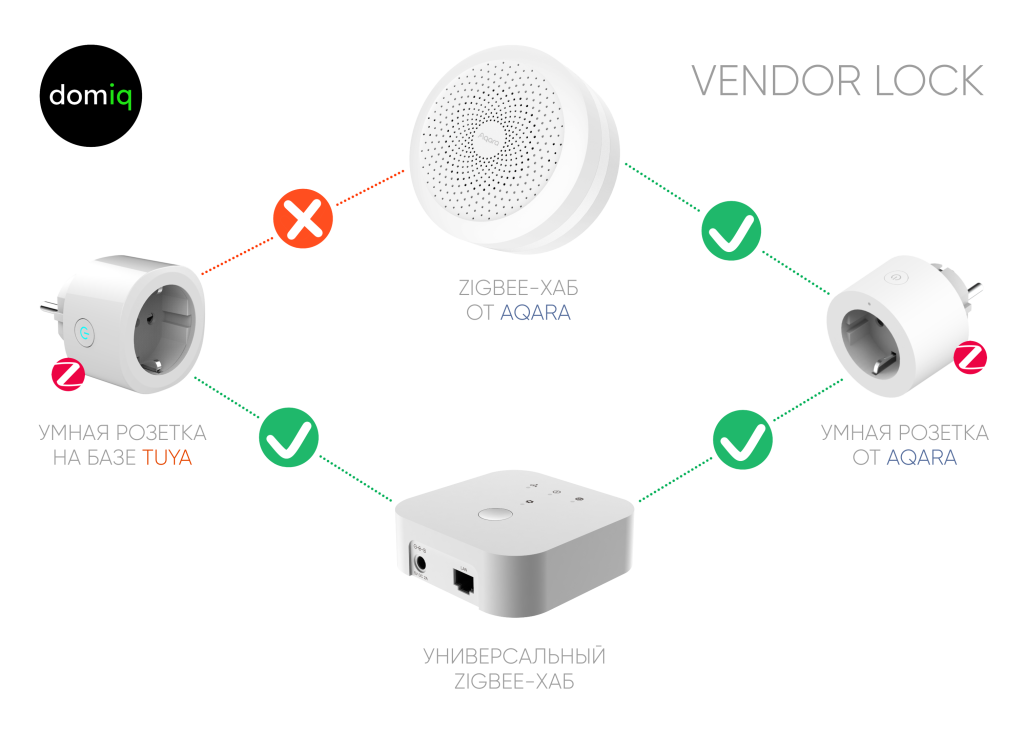

VENDOR LOCK
Это |
|
ПОМЕХОУСТОЙЧИВОСТЬ Zigbee – чувствительный к радиопомехам протокол (он. Он использует для работы ту же радиочастоту, что и Wi-Fi сети – 2,4 ГГц. Эффективность протокола (читай – скорость отклика) может быть снижена на больших инсталляциях в условиях сильно «загрязненного» эфира (многоквартирные дома с множеством Wi-Fi сетей рядом, работа в условиях "глушения" сигнала, несколько Zigbee-сетей в непосредственной близости или наличие естественных преград, мешающих сигналу). |
ОГРАНИЧЕННАЯ ПРОПУСКНАЯ СПОСОБНОСТЬ
Протокол Zigbee отлично подходит для устройств, которые обмениваются небольшими пакетами данных. Однако он не способен обеспечить эффективную работу «тяжёлых» устройств, таких как камеры видеонаблюдения, умные колонки, роботы-пылесосы с картографией и других устройств, требующих высокой пропускной способности сети. Из-за этого идея создания умного дома, основанного только на Zigbee, часто оказывается несостоятельной. Чтобы удовлетворить потребности различных устройств, необходимо дополнить Zigbee другими протоколами связи, такими как Wi-Fi и Bluetooth, а также объединить их в рамках единой экосистемы, которая будет поддерживать все необходимые протоколы. |
ZIGBEE – ИТОГ
Протокол Zigbee - наш верный друг, надежный товарищ и незаменимый спутник в домашней автоматизации. Он - мощный инструмент для создания беспроводного умного дома, который завоевал популярность благодаря своей энергоэффективности, надежности, масштабируемости и безопасности. Мы постарались раскрыть важные (по нашему мнению) его особенности, сильные и слабые стороны, что, надеемся, позволит понять, где Zigbee действительно хорош, а где он уступает другим решениям.Его широкое применение производителями устройств делает Zigbee универсальным выбором для ценящих гибкость и разнообразие в выборе оборудования. Однако некоторые особенности Zigbee накладывают определенные ограничения, из-за которых этот протокол не может стать единственным в полноценной экосистеме умного дома в большинстве случаев.
Полнофункциональный беспроводной (или гибридный) умный дом - это не выбор одного протокола или поставщика оборудования, а грамотное сочетание технологий. Zigbee легко интегрируется с другими протоколами связи через универсальные контроллеры и экосистемы (читай - приложения) умного дома. Такой подход позволяет объединять все устройства в одну систему, управляемую централизованно, что улучшает пользовательский опыт и открывает широкие возможности для автоматизации. Zigbee - это не универсальное в полной мере решение, но важная часть пазла, которая в правильной комбинации создает эффективную, функциональную и удобную экосистему.
