Уверены, что вы уже читали нашу статью про протокол связи Zigbee — один из самых популярных стандартов для построения систем умного дома. Как мы помним, Zigbee — это локальный беспроводной протокол, связывающий устройства в единую сеть с использованием Mesh-топологии и централизованного управления. В центре такой сети стоит координатор (он же хаб или шлюз), на котором сосредоточена логика автоматизаций и связок, маршрутизация пакетов и управление всей инфраструктурой Zigbee-устройств.
ЦЕНТРАЛИЗАЦИЯ: АХИЛЛЕСОВА ПЯТА ZIGBEE
Как и любая централизованная архитектура, Zigbee-сеть уязвима к отказу единственного критичного элемента — координатора. Если Zigbee-координатор зависнет, выключится или потеряет связь с сетью Zigbee — управление устройствами может оказаться полностью недоступным. В такой ситуации перестают работать сценарии, голосовые команды и управление устройствами из мобильного приложения.

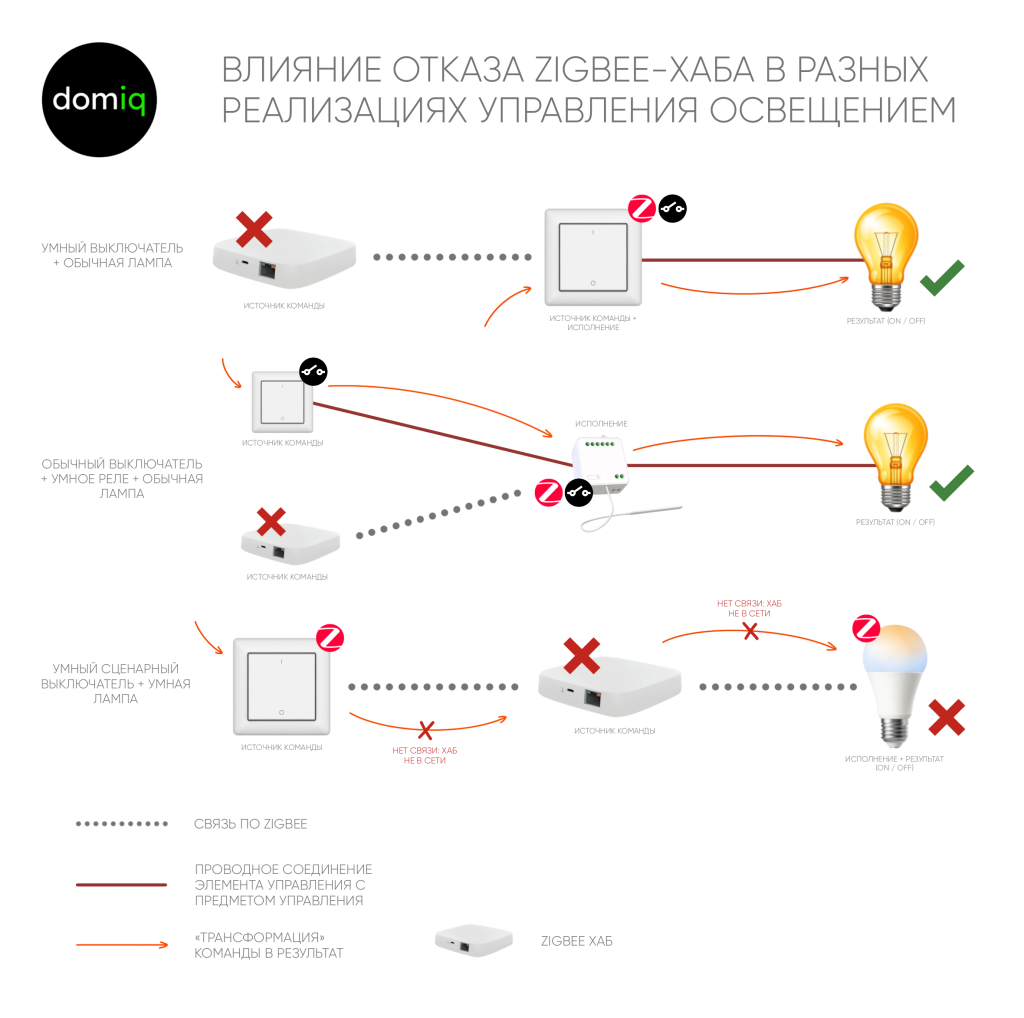

В простых инсталляциях, где используются исполнительные устройства в виде конечных элементов управления или устройства с возможностью физического подключения элемента управления (например, умные выключатели или релейные модули с подключёнными настенными выключателями), базовое физическое управление может сохраниться. Однако в более продвинутых конфигурациях — например, со сценарными панелями, умными кнопками, умными источниками света или умными шторами, последствия отказа координатора становятся критичными: логика управления нарушается, и нажатие кнопок больше не приводит к ожидаемым действиям.
Например, может перестать работать перекрестное управление, или вы нажимаете кнопку, чтобы включить светильник, но ничего не происходит, потому что связь между кнопкой и светильником осуществляется через координатор, который сейчас недоступен. (См. иллюстрацию).
Для таких сценариев и существует механизм Zigbee Direct Binding — способ наладить прямую связь между двумя совместимыми устройствами, минуя координатор. Это позволяет сохранить работоспособность критичных связок даже в случае сбоя центрального элемента, обеспечивая устойчивость и мгновенный отклик при управлении. В этой статье мы разберём, что такое Direct Binding, как он работает, какие технологии его дополняют, и почему его стоит учитывать при проектировании отказоустойчивого умного дома.
СВЯЗЬ УСТРОЙСТВ В ZIGBEE
Direct Binding — это опция, определённая в спецификации протокола Zigbee, позволяющая создавать напрямую связанные пары устройств. Такая связь устанавливается между устройством управления (например, кнопкой или датчиком, то есть тем, которое может являться устройством ввода команд) и исполнительным устройством (например, лампой или реле, то есть тем, которое может принимать и выполнять команды), если оба связываемых устройства поддерживают соответствующие Zigbee-кластеры, опцию прямой связки и находятся в радиусе стабильной прямой Zigbee-связи.
|
|
«Позвольте! — скажут знатоки. — Устройства в сети Zigbee и так могут связываться и передавать пакеты данных друг другу через Mesh-топологию. Зачем нужен отдельный механизм в виде Direct Binding?»
DIRECT BINDING КАК ОТДЕЛЬНЫЙ МЕХАНИЗМ
Вся фишка в уровнях взаимодействия. Да, действительно, в Zigbee-сетях используется Mesh-топология, где устройства могут связываться друг с другом напрямую — передавая пакеты от узла к узлу, без обязательного участия координатора в каждом "прыжке". Это называется связью на сетевом уровне (по модели OSI - network layer, сетевой уровень). Но важно понимать: такая связанность — это лишь маршрутизация (способ доставки пакетов по маршруту) но не логика обработки самих команд.

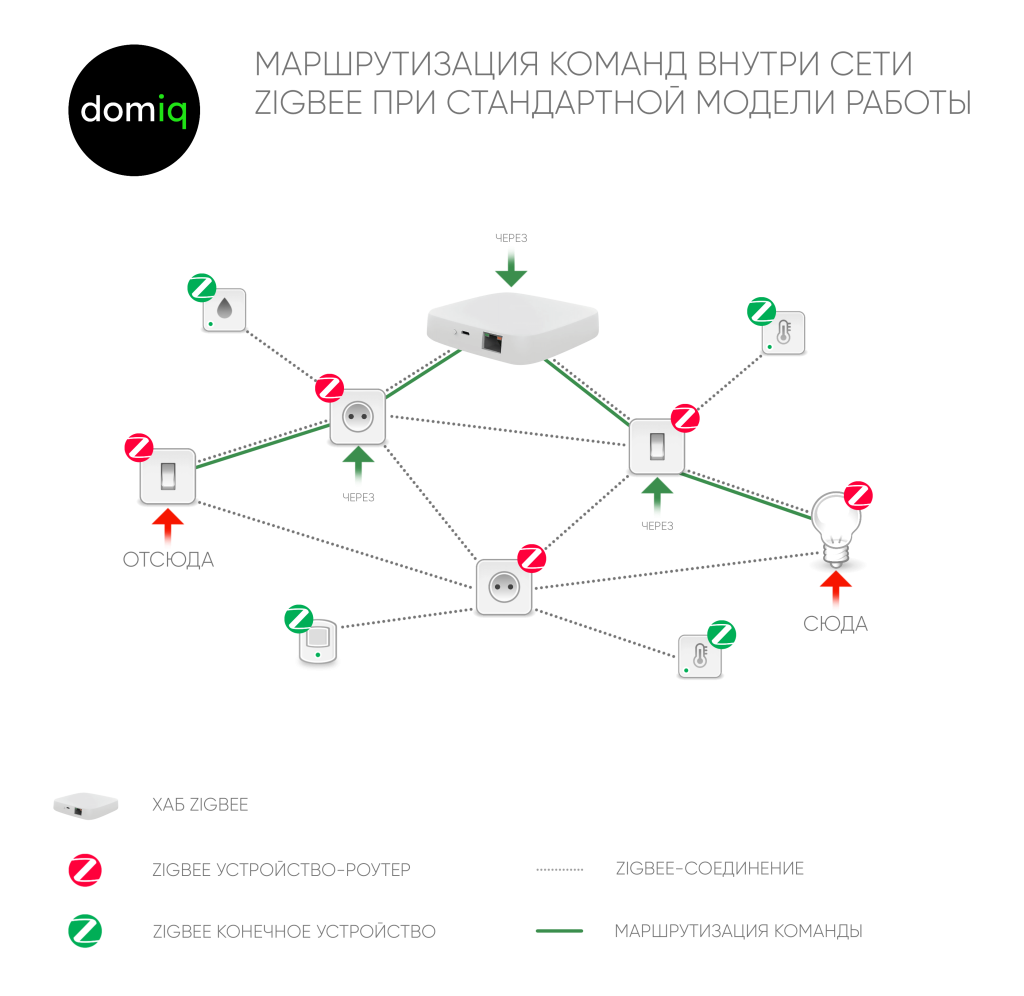

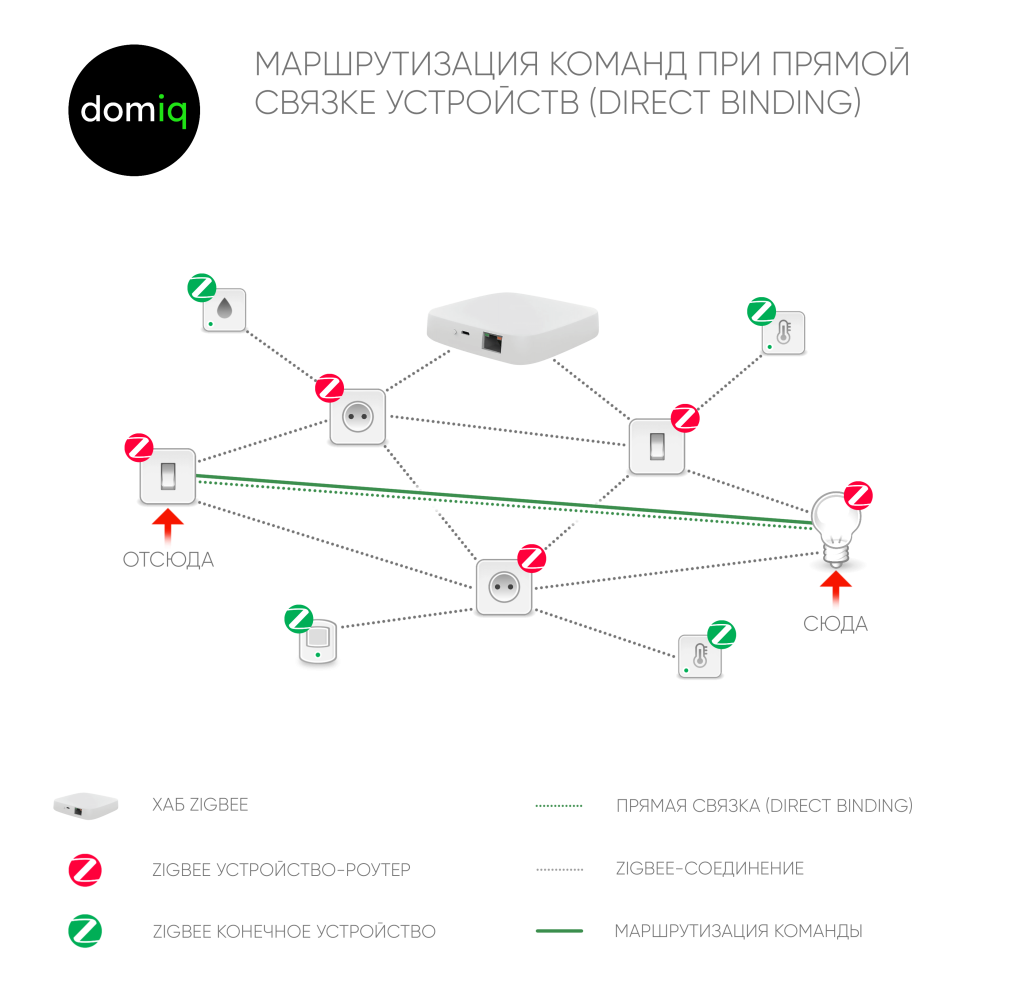

В классическом подходе Zigbee вся прикладная логика (по модели OSI - application layer, прикладной уровень) — то есть принятие решений, кому передавать команды, какие действия выполнять при тех или иных событиях — обычно сосредоточена на координаторе и обрабатывается с его участием. Устройства отправляют команды в сеть, а уже координатор определяет, что с этими командами делать. Например, нажатие кнопки передаётся на хаб, а уж тот решает, включать ли светильник и какой — всё через прописанные сценарии и автоматизации. Direct Binding же позволяет перенести прямое взаимодействие между устройствами с сетевого уровня на прикладной. Это значит, что исполнительное устройство в такой связке будет не просто получать пакет данных от управляющего устройства, но и обрабатывать его и исполнять команды, минуя внешнюю логику. Проще говоря: при использовании Direct Binding команда от кнопки сразу "понимается" лампочкой, и та выполняет нужное действие — включается или выключается. Никакого участия координатора, никаких задержек, никакой зависимости от состояния центрального узла. Всё происходит на уровне самих устройств, напрямую — и именно в этом ключевое преимущество этого механизма.
КЛАСТЕРЫ, ENDPOINT’Ы И BINDING TABLE
Копнем еще чуть глубже. Как мы помним из статьи, Zigbee - открытый протокол, использующий так называемую "библиотеку кластеров Zigbee" - логические группы функций, определяющие функционал Zigbee-устройств. Так вот прямая связка создаётся между конечными точками устройств (endpoints - "логические подсистемы" внутри устройства, каждая из которых отвечает за отдельную функцию), используя те самые кластеры, определённые в Zigbee (например OnOff - включение и выключение, LevelControl - управление яркостью, ColorControl - управление оттенком и т. д.). То есть кнопка, у которой есть кластер OnOff, может быть напрямую связана с лампочкой, у которой также реализован этот кластер. Эти связи фиксируются в таблице связей (Binding Table) устройства. В ней хранятся адреса связанных "партнёров" и соответствующие кластеры. Эта таблица и определяет, с кем и по каким кластерам устройство взаимодействует без участия координатора.
НАСТРОЙКА ПРЯМОЙ СВЯЗКИ
В первую очередь надо убедиться, что оба устройства поддерживают Direct Binding. Этот механизм, к сожалению, не является обязательной частью спецификации Zigbee и производители реализуют его по своему усмотрению. Нет явных признаков, по которым можно гарантированно определить наличие этой функции в устройстве, ее, по неизвестным причинам, мало когда заявляют открыто. Поэтому перед приобретением устройств рекомендуем внимательно изучать техническую документацию устройства на предмет упоминания Binding Table, а также технологий Touchlink или Find & Bind.
Прямую связку устройств Zigbee обычно можно настроить несколькими способами: через интерфейс координатора (например, через Zigbee2MQTT или приложение производителя Zigbee-хаба), с помощью специальных технологий, таких, как вышеупомянутые Touchlink или Find and Bind (о них кратко расскажем дальше), а также при использовании некоторых устройств на базе Zigbee Green Power, которые могут передавать команды напрямую без классического участия устройств-маршрутизаторов и координатора. В процессе настройки Direct Binding координатор всё же может участвовать как инструмент для конфигурации (как "сводящий", передавая команды на установку связки), но после завершения настройки дальнейшее взаимодействие устройств происходит напрямую.
СОПУТСТВУЮЩИЕ ТЕХНОЛОГИИ
В экосистеме Zigbee есть механизмы, которые работают схожим образом или дополняют функциональность Direct Binding, облегчая его настройку или позволяя организовать связку даже без поддержки всех возможностей стандарта.
TOUCHLINK
Touchlink - механизм упрощённого сопряжения, определённый в Zigbee-профиле Light Link (ZLL - профиль Zigbee, разработанный для упрощения настройки и управления освещением. Он обеспечивает совместимость между различными устройствами, такими как лампочки, пульты и датчики, от разных производителей). Он реализует свою форму прямой связи пары устройств: для связки с помощью Touchlink достаточно только самих совместимых устройств. Связка может быть настроена даже без участия Zigbee-координатора, прямо "из коробки". Всё, что нужно — перевести оба устройства в специальный режим сопряжения и поднести их друг к другу вплотную (на расстояние до 10 см), после чего они автоматически свяжутся. Главное — чтобы оба устройства поддерживали Touchlink.
FIND & BIND
Тоже основан на профиле Zigbee Light Link и предлагает более универсальный подход: одно устройство переходит в режим поиска (например, лампа), другое — в режим привязки (например, кнопка). Через координационный канал они находят друг друга и формируют связку по нужным кластерам. Обычно настройка происходит с участием координатора, но не требует полной ручной конфигурации — работает по принципу "автонаведения".
ZIGBEE GREEN POWER
Zigbee Green Power — это не совсем механизм прямой связки, но он реализует один из вариантов Direct Binding. Эта технология в первую очередь нацелена на энергоэффективность и предназначена для устройств с ультранизким энергопотреблением, таких как беспроводные устройства без батареек, работающие на кинетической энергии или солнечных панелях. Такие устройства тоже могут отправлять команды напрямую другим участникам Zigbee-сети, минуя маршрутизаторы и координатор. И здесь тоже важно, чтобы оба связываемых устройства — и управляющее и исполнительное — поддерживали Green Power, а сама возможность прямой связи зависит от реализации производителем. В данной технологии поддерживается лишь ограниченный набор простых команд (например, включение/выключение), что делает ее идеальной для резервного или простого управления. Мы уже писали про Zigbee Green Power ранее, в этой статье.
DIRECT BINDING: ПОЧЕМУ ВСЕГДА ХОРОШ
По традиции, поговорим о тех или иных сторонах предмета статьи. И в данном случае речь идет о технологии, призванной оптимизировать, улучшить, нивелировать слабые места. Преимущества такого подхода очевидны, а недостатки фактически отсутствуют. Поэтому стоит использовать Direct Binding при любой возможности, так как мы получаем:
-
Эффективность передачи данных
Прямое связывание устройств позволяет существенно сократить время передачи команд, исключая промежуточные этапы маршрутизации и обработки данных на Zigbee-координаторе. Direct Binding позволяет оптимизировать использование сетевых ресурсов и снизить нагрузку на центральный координатор. Это особенно важно в условиях высокой плотности устройств и интенсивного трафика данных.
-
Устойчивость и надежность
Direct Binding и связанные технологии в Zigbee предлагают надёжные методы настройки взаимодействия между устройствами умного дома. Их понимание позволяет создавать более устойчивые и эффективные централизованные системы, которые частично сохраняют свой функционал даже при сбое центрального элемента.
